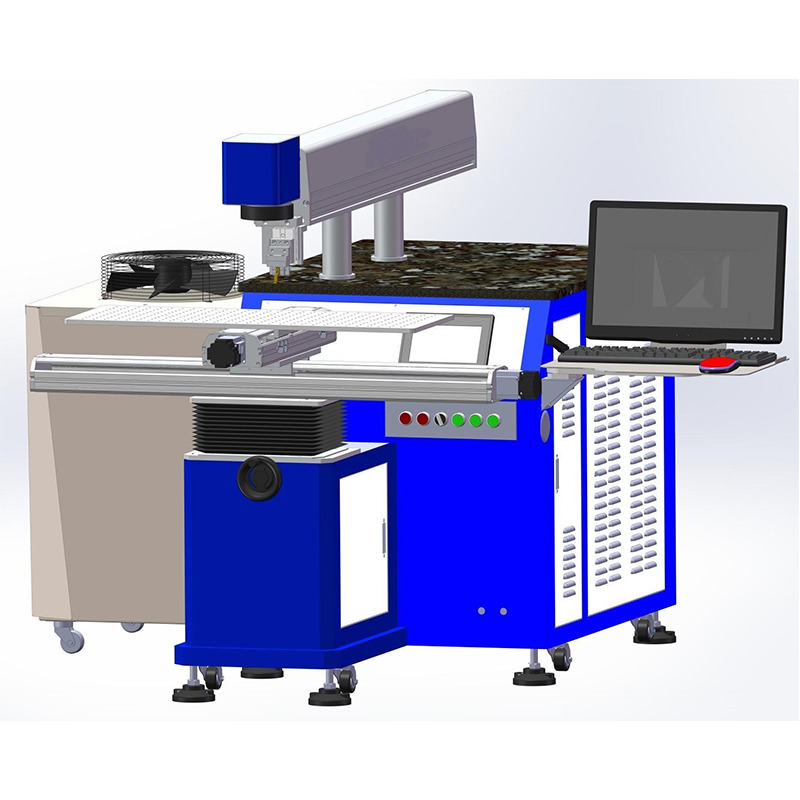

L'ACEY-LWG4000Z est dotée d'un système de commande numérique simple et facile à utiliser, d'une tête de soudage laser de haute précision et d'une lentille optique importée. Mise au point précise, réglage aisé et soudage parfait.
Marque :
ACEYNuméro d'article. :
ACEY-LTW-200Personnalisation :
OEM&ODM AvailableCommande (MOQ) :
1 SetConformité :
CE CertifiedPaiement :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcgarantie :
One Year Warranty With Lifetime SupportOrigine du produit :
ChinaEmballer :
Internal: Anti-Collision Protectio, External: Plywood CaseExpédition :
By Air, Sea, Express, etc.
Description du produit
La machine de soudage laser fibre à galvanomètre continu ACEY-LWG4000Z, combinée à une machine-outil à portique, utilise le laser fibre le plus avancé au monde comme source lumineuse et est spécialement conçue pour les matériaux à haute réflexion (aluminium). Rigidité et stabilité excellentes ; entraînement par rails de guidage de précision et servomoteurs à haute réactivité, haute précision et vitesse élevée ; principalement destinée au soudage rapide et précis. Les lasers fibre offrent une qualité de faisceau élevée, un taux de conversion élevé, une absence totale de maintenance, une stabilité et une fiabilité optimales. Ils présentent de nombreux avantages, tels qu'un faible coût d'exploitation et un encombrement réduit, ce qui en fait le choix idéal pour le soudage laser lithium-ion.
Caractéristiques
L'efficacité de conversion photoélectrique peut atteindre 40 % et la consommation d'énergie est faible.
Laser à fibre pure continu de 4 000 W, capable de pénétrer des matériaux de 3 mm pour un soudage direct
Contrôle précis du système servo pour garantir la précision du soudage.
Technique des machines Paramètres
| Article | Paramètres techniques | |
| Dimensions globales de la machine | 1660 mm * 1400 mm * 2100 mm | |
| Dimensions hors tout du refroidisseur d'eau | 825 mm * 680 mm * 1300 mm | |
| Taille maximale de traitement (mm) | 800*600mm | |
| Hauteur maximale de la pièce (mm) | 400 mm | |
| AVC efficace | X (mm) | 1000 mm |
| Y (mm) | 800 mm | |
| Z (mm) | 400 mm | |
| Précision de positionnement | X (mm) | ±0,03 mm |
| Y (mm) | ±0,03 mm | |
| Z (mm) | ±0,02 mm | |
| Précision de positionnement répétée | X (mm) | ±0,05 mm |
| Y (mm) | ±0,05 mm | |
| Z (mm) | ±0,02 mm | |
| Vitesse de positionnement rapide | X (m/min) | 60 m/min |
| Y (m/min) | 60 m/min | |
| Z (m/min) | 15 m/min | |
| Degré de protection | IP54 | |
Paramètres du laser
| Article | Paramètre technique |
| Mode de fonctionnement | Continu / modulation |
| Puissance laser (W) | 4000W |
| Longueur d'onde du laser (nm) | 1070 |
| Noyau de fibre | 50 UM |
| Fréquence de modulation maximale (KHz) | Continu |
| Mode laser | Yv04 |
| Qualité du faisceau (M2) | ＜0,373 |
| Plage de réglage de puissance (%) | 0-100 |
| Longueur de la fibre (m) | 15 m |
| Méthode de refroidissement | Eau |
| Température de fonctionnement (℃) | 25 |
| Stabilité de travail à long terme (24h) | Bien |
| Distance focale F (mm) | 200 |
| Plage de mise au point réglable (mm) | -5—+5 |
| Pouvoir(kWh) | ≦16 kW |
Exigences relatives à l'environnement de travail
| Température de fonctionnement | 10℃-35℃ |
| Humidité relative | 30%-80% |
| Environnement environnant | Ventilation, aucun impact à moins de 5 m |
| Tension d'alimentation | 380v |
| Fréquence du réseau | 50 Hz |
| Type de sol | Directement mis à la terre |
