Ce testeur BMS prend en charge les batteries lithium de série 1 à 24, avec une charge jusqu'à 300 A et une décharge jusqu'à 400 A. Il permet de tester rapidement et précisément les principaux paramètres de protection, notamment la surcharge, la décharge excessive, la surintensité, les courts-circuits et l'équilibrage. Idéal pour la vérification des BMS haute puissance dans les modules de batteries cylindriques et à pochettes.
Marque :
ACEYNuméro d'article. :
ACEY-BP24-300A400APersonnalisation :
OEM&ODM AvailableCommande (MOQ) :
1 SetConformité :
CE CertifiedPaiement :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcgarantie :
One Year Warranty With Lifetime SupportOrigine du produit :
ChinaEmballer :
Internal: Anti-Collision Protectio, External: Plywood CaseExpédition :
By Air, Sea, Express, etc.1-24 Testeur BMS Charge 300A Décharge 400A
Présentation de la fonction
1) 1-24 série testeur de système de gestion de batterie, haut degré d'automatisation, test rapideing vitesse et test élevéing précision. Avec fonction de test de surcharge protection, récupération de surcharge, décharge excessive protection, récupération de décharge excessive, surintensité protection (courant de surcharge et courant de décharge excessive), résistance interne, autoconsommation, protection contre les courts-circuits, temps de protection contre les surcharges, temps de protection contre les surintensités, temps de protection contre les décharges excessives, courant d'équilibre, tension d'équilibre etc.
2) Il peut tester le BMS de la batterie MCN, de la batterie LiFeO4 et de la batterie au cobalt.
3) Cette machine doit être connectée à un ordinateur, le système nécessite généralement un système XP, l'interface du testeur et de l'ordinateur est RS232.
Avantages de l'appareil
1. Cycle : temps de cycle : 1 à 9999 fois
2. Mode laboratoire, permet d'ajuster arbitrairement la valeur de tension d'une section
3 Peut fournir en continu un courant de charge et de décharge.
4. Grâce à la programmation, l'appareil effectue le nombre de cycles de chaque indicateur de la carte de protection sans interruption.
5. Suivi des journaux, avec fonction de journal, y compris le test de l'ensemble du processus d'enregistrement des opérations, les enregistrements anormaux, peuvent être utilisés pour la traçabilité du processus de test.
6. Traitement des données, interface homme-machine
7. Les données de test sont enregistrées dans un fichier EXCEL.
8. L'interface RS232 est utilisée pour l'interface entre l'appareil et l'ordinateur hôte, ce qui peut assurer la stabilité et l'acquisition de données en temps réel.
9. Étalonnage de précision/étalonnage du logiciel
10. Avec fonction de démarrage par code de balayage
11. Interface du système MES
12. Égalisation active (personnalisable)
13. Courant d'égalisation (personnalisable)
14. Test du protocole de communication (facultatif)
Fonction testeur
Non. | Fonction | Gamme | Précision | unité |
1 | Sautoconsommation d'une cellule unique | 0--500 | ±0,1 | uA |
2 | Sautoconsommation | 0--5000 | ±1 | uA |
3 | Tension de surcharge | 500--5000 | ±1 | mV |
4 | Orécupération de surtaxe tension | 500--5000 | ±1 | mV |
5 | Délai de protection contre les surcharges | 0--10000 | ±1 | mS |
6 | Ovoirdischarge tension | 500--5000 | ±1 | mV |
7 | Ovoirdisrécupération de charge tension | 500--5000 | ±1 | mV |
8 | Surdisdélai de protection de la tension de charge | 0--10000 | ±1 | mS |
9 | Valeur de protection du courant de protection contre les surcharges | 0,1--300 | ±0,01 | A |
10 | Protection contre les surcharges et protection contre les courants retard | 0--20000 | ±1 | mS |
11 | Surdisvaleur de protection du courant de protection de charge | 0,1--400 | ±0,01 | A |
12 | Surdisprotection de charge protection de courant retard | 0,1--20000 | ±1 | mS |
13 | Fonction d'égalisation tension d'ouverture | 500--5000 | ±1 | mV |
14 | Égalcourant de pointe | 1--500 | ±1 | mA |
15 | Courant de charge | 0,1--300 | ±0,01 | A |
16 | Courant de décharge | 0,1--300 | ±0,01 | A |
17 | Temps de charge | 0-100 | ±1 | S |
18 | Temps de décharge | 0-100 | ±1 | S |
19 | La différence entre les cellules individuellesautoconsommatione | 0-500 | ±0,1 | uA |
20 | Résistance | 0-999 | ±1 | mΏ |
21 | Temps de protection contre les courts-circuits | 0--5000 | ±1 | uS |
22 | La tension de charge d'une cellule unique | 500--5000 | ±1 | mV |
23 | La tension de décharge d'une cellule unique | 500--5000 | ±1 | mV |
24 | Tension en circuit ouvert | 120 000 | ±1 | mV |
25 | Nombre d'analogues de tension | 24 | 0 | PCS |
Paramètre du test de la boucle principale：
Projet | Paramètre |
Tension | 120000 mV |
Résolution de tension | 1 mV |
Voltage précision | ± 0,1 % |
Courant de décharge | 0,1 A ~400A |
Actuel résolution | 1 mA |
Précision actuelle | ± (0,1 %) |
Autre | Les circuits de charge et de décharge sont complètement séparés |
Paramètre de chaque sériees cellule：
Projet | Paramètre |
Tension de sortie de chaque cellule | 500mV ~ 5000 mV |
Inmettre la tension de chaque cellule | 500 mV ~ 5 000 mV |
Résolution de tension | 1 mV |
Voltage précision | ± 0,05 % |
Courant d'égalisation | 500mA |
Paramètre de la boîte de puissance (surintensité)t)：
Projet | Paramètre |
Plage de courant analogique contrôlable | 0,1 A -400A |
Précision du courant analogique contrôlable
| ± 0,1 % |
Tension de sortie maximale
| 5000 mV |
Autre paramètre：
Projet | Paramètre |
Plage de mesure du courant de consommation | 1 ~ 5000uA |
Mesure du courant de consommation résolution | 0,1 µA |
Résistance | ACIR : 0-999 mr |
Temps de protection | Temps de protection contre les surintensités:0-999 ms; Temps de protection contre les courts-circuits : 0-999 µs |
Sortie de tension de signal à 1 canal : | 500~5000mV |
AD/DA | AD : 16 bits DA : 16 bits |
Modèle de décharge | CC |
24 cellules analogiques | Entrée/sortie : 500~5000mV, batterie de tensionracy:± 0,1 % |
Ctaux de communication | 2chaînes SBS communication taux:10 à 100 Kbps |
Autres | Échantillon de tension :0~5000mV batterieracy:±0,1% |
Fonction de protection | Protection globale (y compris la protection contre les inversions de connexion, la protection contre les baisses de tension, la protection contre les hausses de tension et la protection contre les hausses de courant), protection de charge CC (protection contre les tendances anormales de tension, protection contre les fluctuations anormales du courant de charge, protection contre les fluctuations anormales de tension), protection de décharge CC (y compris la protection contre les tendances anormales de tension, la protection contre les fluctuations anormales du courant de décharge, la protection contre les fluctuations anormales de tension) |
Ccommunication | Interface RS232/DB9 Ctaux de communication interface:38400 Tous les ports de communication de l'équipement sont isolés, avec une conception de protection contre la foudre |
structure du circuit | Structure modulaire, peut être remplacée et réparée à temps avec des pièces de rechange et des pièces de rechange. |
Machine aarchitecture | Armoire divisée |
Niveau de sécurité | EN60950, GB4943 |
bruit | Selon IEC62040-3, ≤70 dBA |
Degré de protection | IP20 |
Couleur | Sous réserve des conditions réelles |
protection contre la foudre | GB17626 niveau : II |
Refroidissement | Refroidissement par air pulsé, espace d'au moins 20 cm entre les sorties et entrée |
Tension d'impulsion de démarrage | Test de l'équipement, la tension d'impulsion maximale autorisée au moment du démarrage du processus d'exécution ≤ (définir le nombre de chaînes de test * définir la tension unique) * 110 %, T ≤ 500 uS. |
Impulsion de démarrage actuel | Pour les tests d'équipement, le courant d'impulsion maximal autorisé au moment du démarrage du processus de test de surintensité est inférieur ou égal à la limite supérieure de la valeur de protection contre les surintensités définie*120 %, T≤1mS |
Méthode de câblage | Sertissage à ressort |

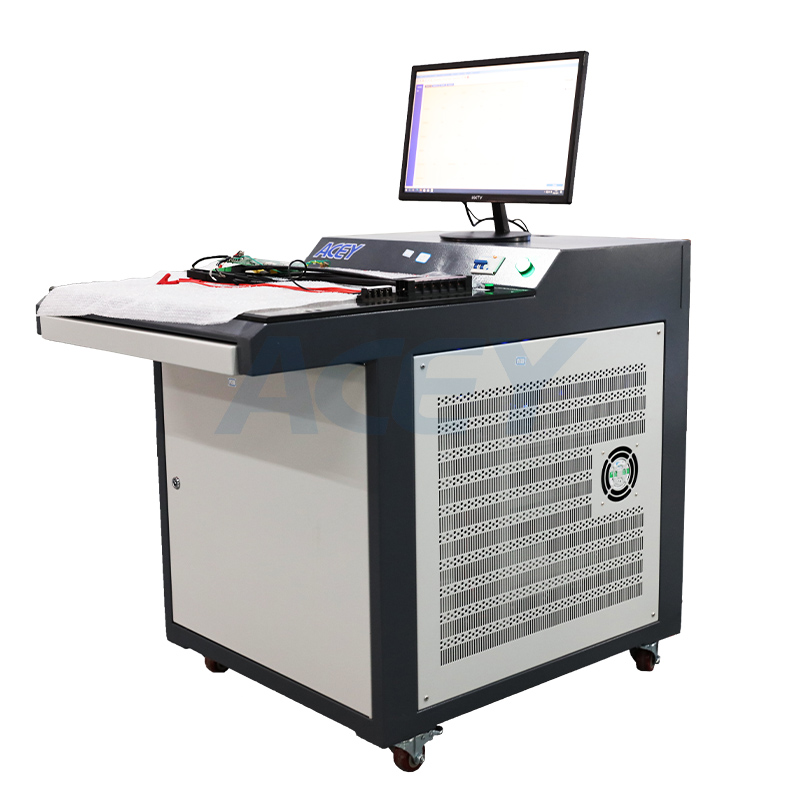

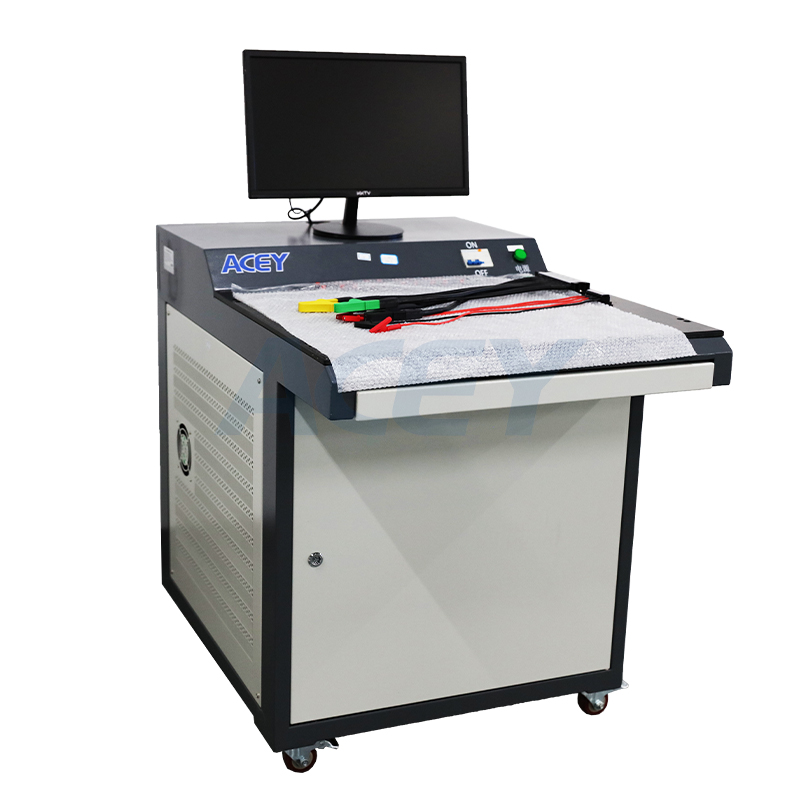

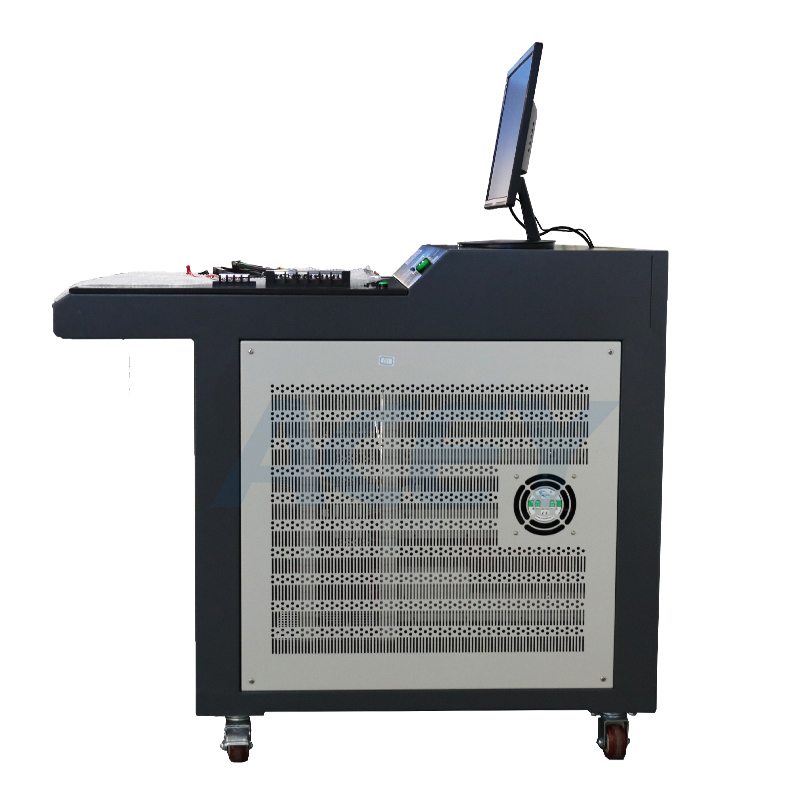

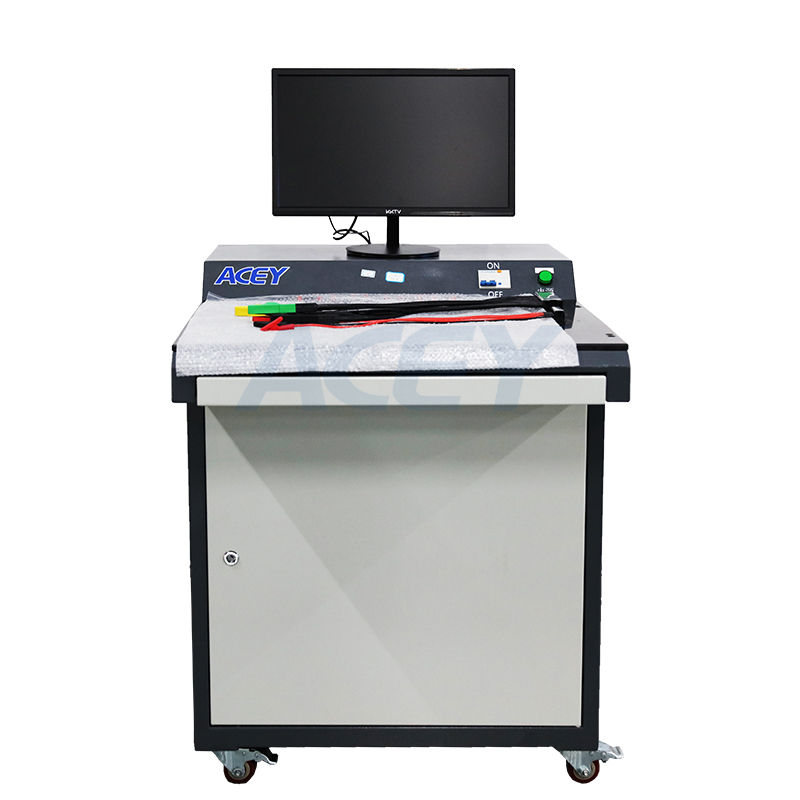

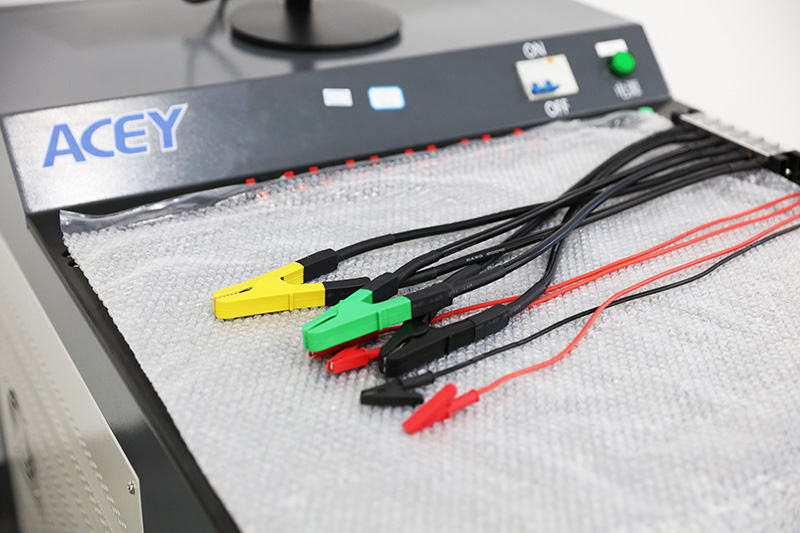

PrAffichage du produit
