Ce testeur BMS haute intensité prend en charge les batteries lithium de 1 à 24 séries avec une charge de 300 A et une décharge de 600 A. Il teste avec précision les fonctions de protection du BMS, telles que la surcharge, la décharge excessive, la surintensité, les courts-circuits et l'équilibrage des cellules. Il est idéal pour la vérification des performances des BMS dans les batteries de puissance, le stockage d'énergie et les applications à haut débit.
Marque :
ACEYNuméro d'article. :
ACEY-BP24-300A600APersonnalisation :
OEM&ODM AvailableCommande (MOQ) :
1 SetConformité :
CE CertifiedPaiement :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, Etcgarantie :
One Year Warranty With Lifetime SupportOrigine du produit :
ChinaEmballer :
Internal: Anti-Collision Protectio, External: Plywood CaseExpédition :
By Air, Sea, Express, etc.1-24Testeur S BMS Charge 6 300A00A Décharge
Présentation de la fonction
1) 1-24 série testeur de système de gestion de batterie, haut degré d'automatisation, test rapideing vitesse et test élevéing précision. Avec fonction de test de surcharge protection, récupération de surcharge, décharge excessive protection, récupération de décharge excessive, surintensité protection (courant de surcharge et courant de décharge excessive), résistance interne, autoconsommation, protection contre les courts-circuits, temps de protection contre les surcharges, temps de protection contre les surintensités, temps de protection contre les décharges excessives, courant d'équilibre, tension d'équilibre etc.
2) Il peut tester le BMS de la batterie MCN, de la batterie LiFeO4 et de la batterie au cobalt.
3) Cette machine doit être connectée à un ordinateur, le système nécessite généralement un système XP, l'interface du testeur et de l'ordinateur est RS232.
Paramètre technique
(1) Alimentation d'entrée: 180~240V 50/60HZ,Pouvoir: 700W
(2) Alimentation standard : CA 220V/50HZ,Gamme:±10%
(3) La tension du charge et décharge：5000mV ~102000mV
(4) Il peut tester et régler la plage de tension lorsque cette machine est en charge et en décharge.rging..
(5) Précision actuelle : ± (0,1 % FS + 0,1 % RD)
(6) Tension précision ± (0,1 % FS + 0,1 % RD)
(7) Résolution actuelle : 1 mA (la plus petite unité)
(8) Tension résolution : 1 mV (la plus petite unité)
(9) Cycles：1～9999
(10) Avec fonction de journal, y compris les enregistrements d'opérations et les enregistrements d'exceptions pendant tout le processus de test, qui peuvent être utilisés pour la traçabilité du processus de test.
(11) Traitement des données, interface homme-machine
(12) Eexporter des données formation:Excel
(13) Interface:RS232
(14) Étalonnage de précision/étalonnage logiciel
(15) Avec fonction de démarrage par code de numérisation
(16) Connexion au système MES
Fonction testeur
Non. | Fonction | Gamme | Précision | unité |
1 | Autoconsommation d'une seule cellule | 0--500 | ±0,1 | uA |
2 | Autoconsommation | 0--5000 | ±1 | uA |
3 | Tension de surcharge | 500--5000 | ±1 | mV |
4 | Tension de récupération de surcharge | 500--5000 | ±1 | mV |
5 | Délai de protection contre les surcharges | 0--10000 | ±1 | mS |
6 | Tension de décharge excessive | 500--5000 | ±1 | mV |
7 | Tension de récupération après décharge excessive | 500--5000 | ±1 | mV |
8 | Délai de protection contre les surtensions de décharge | 0--10000 | ±1 | mS |
9 | Valeur de protection du courant de protection contre les surcharges | 0,1--300 | ±0,01 | A |
10 | Délai de protection du courant de protection contre les surcharges | 0--20000 | ±1 | mS |
11 | Valeur de protection du courant de protection contre les décharges excessives | 0,1--600 | ±0,01 | A |
12 | Temporisation de protection contre les décharges excessives | 0,1--20000 | ±1 | mS |
13 | Fonction d'égalisation tension d'ouverture | 500--5000 | ±1 | mV |
14 | Courant d'égalisation | 1--500 | ±1 | mA |
15 | Courant de vieillissement de charge | 0,1 à 100 | ±0,01 | A |
16 | Courant de décharge de vieillissement | 0,1--200 | ±0,01 | A |
17 | Temps de charge | 0--30 | ±1 | S |
18 | Temps de décharge | 0--60 | ±1 | S |
19 | La différence entre l'autoconsommation d'une cellule unique | 0-500 | ±0,1 | uA |
20 | Résistance | 0-999 | ±1 | mΏ |
21 | Temps de protection contre les courts-circuits | 0--5000 | ±1 | uS |
22 | La tension de charge d'une cellule unique | 500--5000 | ±1 | mV |
23 | La tension de décharge d'une cellule unique | 500--5000 | ±1 | mV |
24 | Tension en circuit ouvert | 160000 | ±1 | mV |
25 | Nombre d'analogues de tension | 24 | 0 | PCS |
Paramètre du test de la boucle principale
Projet | Paramètre |
Tension | 120000 mV |
Résolution de tension | 1 mV |
Voltage précision | ± 0,1 % |
Courant de décharge | 0,1 A ~600A |
Actuel résolution | 1 mA |
Précision actuelle | ± (0,1 %) |
Autre | Les circuits de charge et de décharge sont complètement séparés |
Paramètre de chaque sériees cellule
Projet | Paramètre |
Tension de sortie de chaque cellule | 500mV ~ 5000 mV |
Tension d'entrée de chaque cellule | 500 mV ~ 5 000 mV |
Résolution de tension | 1 mV |
Voltage précision | ± 0,05 % |
Courant d'égalisation | 500mA |
Paramètre de la boîte de puissance (surintensité)t)
Projet | Paramètre |
Plage de courant analogique contrôlée | 0,1 A -600A |
Courant analogique contrôlé précision | ± 0,1 % |
Tension de sortie maximale | 5000 mV |
Autre paramètre
Projet | Paramètre |
Plage de mesure du courant de consommation | 1 ~ 5000uA |
Mesure du courant de consommation résolution | 0,1 µA |
Résistance | ACIR：0-999mr |
Temps de protection | Temps de protection contre les surintensités:0-999 ms; Temps de protection contre les courts-circuits : 0-999 µs |
Sortie de tension de signal à 1 canal : | 500~5000mV |
AD/DA | AD : 16 bits DA : 16 bits |
Modèle de décharge | CC |
24 cellules analogiques | Entrée/sortie : 500~5000mV, batterie de tensionracy:± 0,1 % |
Ctaux de communication | 2chaînes SBS communication taux:10 à 100 Kbps |
Autres | Échantillon de tension :0~5000mV batterieracy:±0,1% |
Fonction de protection | Protection globale (y compris la protection contre les inversions de connexion, la protection contre les baisses de tension, la protection contre les hausses de tension et la protection contre les hausses de courant), protection de charge CC (protection contre les tendances anormales de tension, protection contre les fluctuations anormales du courant de charge, protection contre les fluctuations anormales de tension), protection de décharge CC (y compris la protection contre les tendances anormales de tension, la protection contre les fluctuations anormales du courant de décharge, la protection contre les fluctuations anormales de tension) |
Ccommunication | Interface RS232/DB9 Ctaux de communication interface:38400 Tous les ports de communication de l'équipement sont isolés, avec une conception de protection contre la foudre |
structure du circuit | Structure modulaire, peut être remplacée et réparée à temps avec des pièces de rechange et des pièces de rechange. |
Machine aarchitecture | Armoire divisée |
Niveau de sécurité | EN60950, GB4943 |
bruit | Selon IEC62040-3, ≤70 dBA |
Degré de protection | IP20 |
Couleur | Sous réserve des conditions réelles |
protection contre la foudre | GB17626 niveau : II |
Refroidissement | Refroidissement par air pulsé, espace d'au moins 20 cm entre les sorties et entrée |
Tension d'impulsion de démarrage | Test de l'équipement, la tension d'impulsion maximale autorisée au moment du démarrage du processus d'exécution ≤ (définir le nombre de chaînes de test * définir la tension unique) * 110 %, T ≤ 500 uS. |
Impulsion de démarrage actuel | Pour les tests d'équipement, le courant d'impulsion maximal autorisé au moment du démarrage du processus de test de surintensité est inférieur ou égal à la limite supérieure de la valeur de protection contre les surintensités définie*120 %, T≤1mS |
Méthode de câblage | Sertissage à ressort |
Plage de mesure du courant de consommation | 2chaînes SBS communication taux:10 à 100 Kbps |

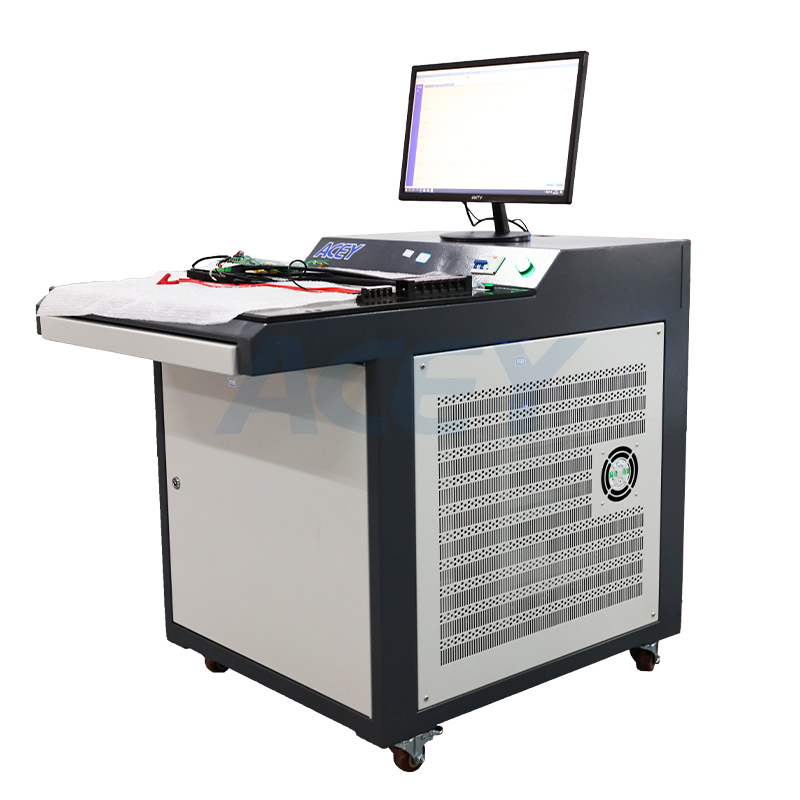

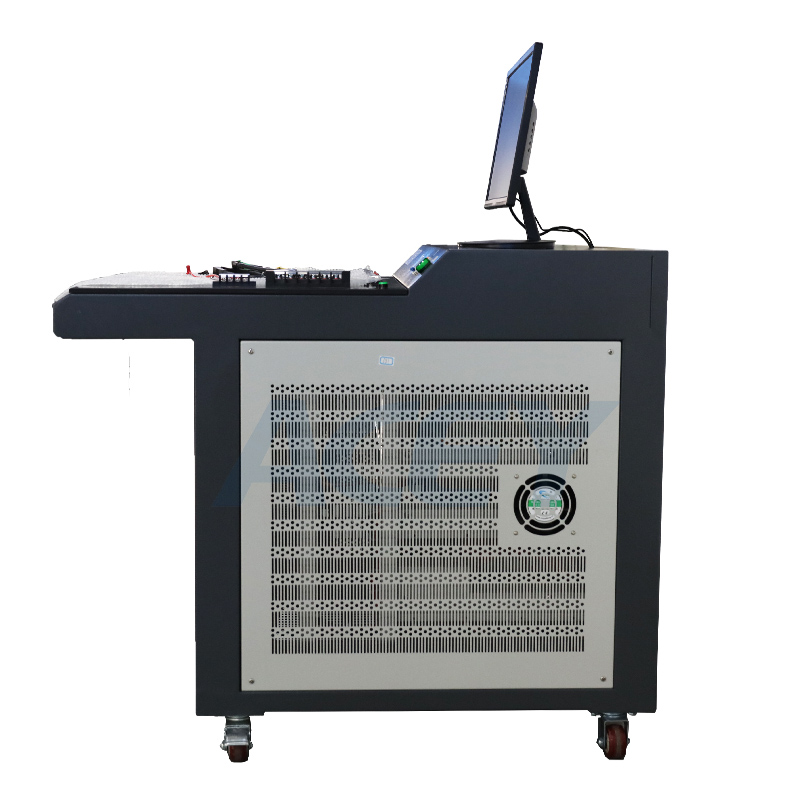

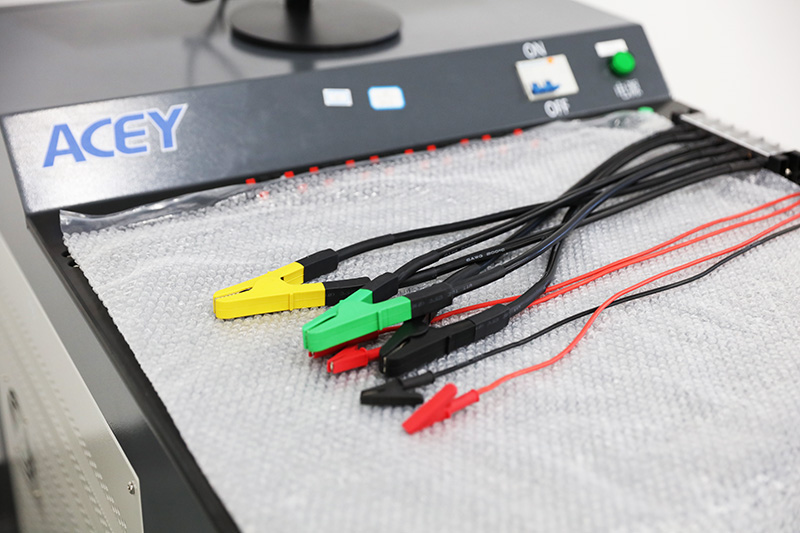

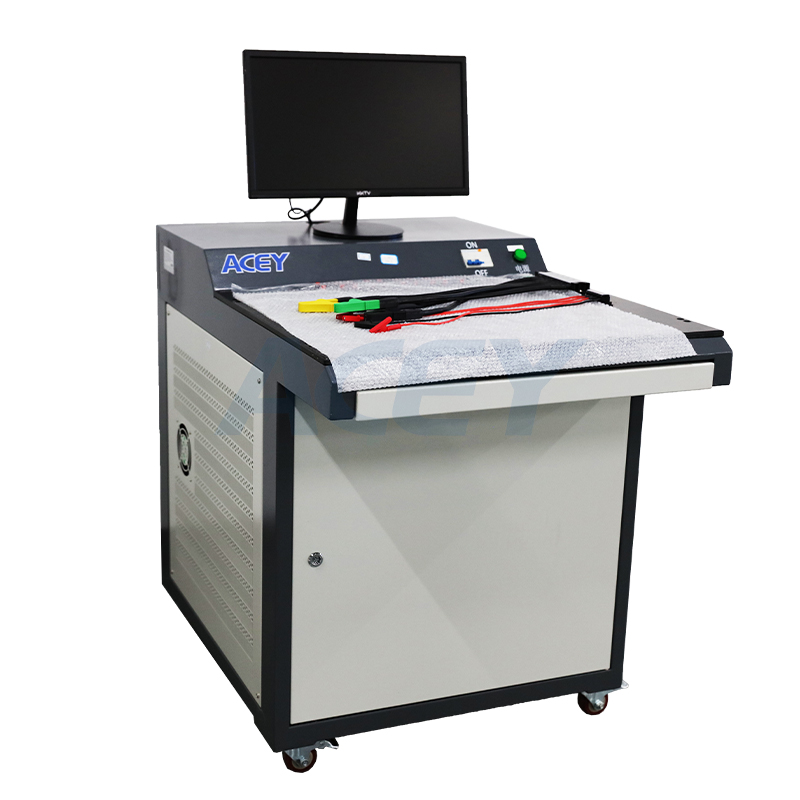

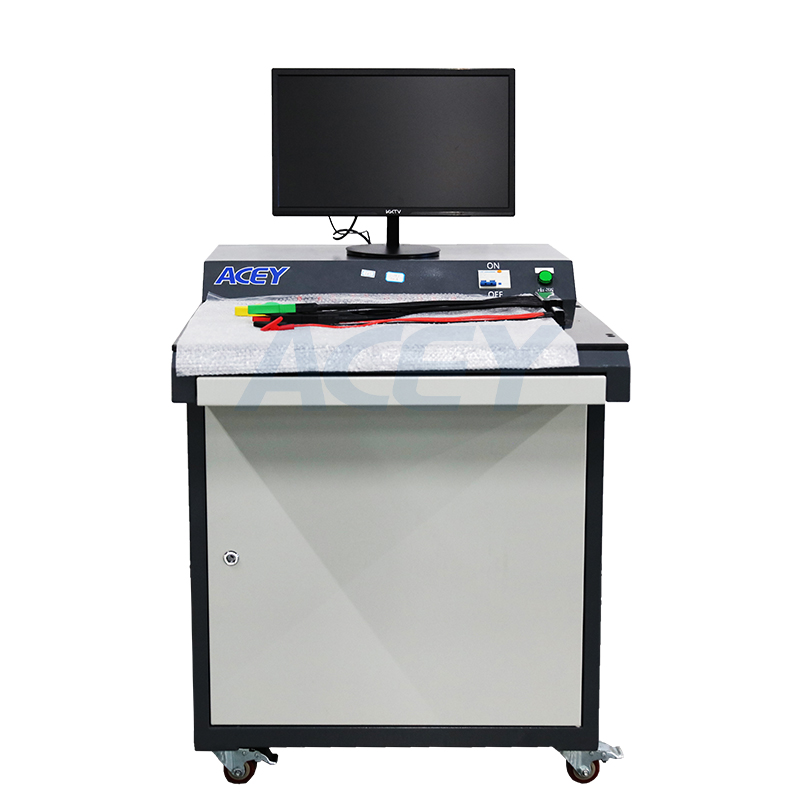

PrAffichage du produit
